ตู้ไฟฟ้า ชนิดรูปแบบ

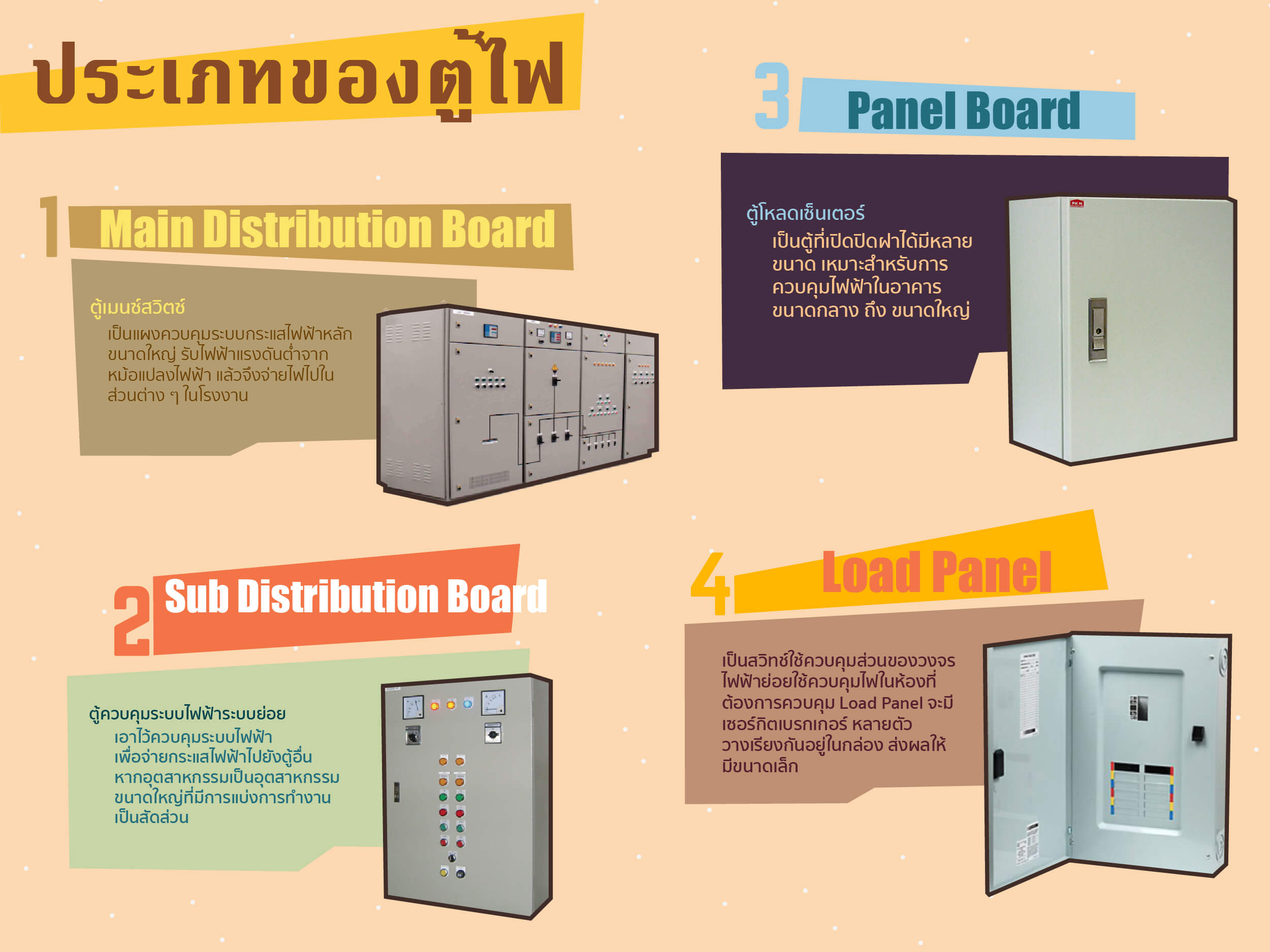

ประเภทของ ตู้ควบคุมไฟฟ้าต่างๆ


ตู้ MDB (Main Distribution Board)
ตู้ MDB คือ ตู้ที่ใช้ควบคุมระบบไฟฟ้าหลัก มี Main เซอร์กิตเบรกเกอร์ เพื่อตัดต่อวงจรไฟฟ้า ทั้งหมดของอาคาร ซึ่งจะมีการออกแบบ และ ผลิต โดยเฉพาะ เพื่อให้เหมาะสมกับ ระบบไฟ และ พื้นที่ การติดตั้งตามมาตรฐานการติดตั้ง ต่างๆ โดย ตู้ MDB จะต้องมีความแข็งแรงสูง นอกจากตู้จะต้องใช้รับแรง ป้องกันอุปกรณ์ต่างๆภายใน และ ยังต้องสามารถทนความร้อนได้ กรณีที่เกิด การลัดวงจร หรือ เกิดความผิดปกติอื่นๆ ในระบบไฟฟ้า ตู้ MDB จะรับกระแสไฟ จากหม้อแปลงของการไฟฟ้า และ ควบคุมการจ่ายไฟต่อไปยัง ตู้ควบคุมระบบไฟรอง อื่นๆ SDB (Sub Distribution Board)

ตู้ SDB (Sub Distribution Board)
ตู้ SDB หรือ ตู้ควบคุมไฟฟ้า ระบบย่อย คือตู้ที่ไว้ควบคุมระบบไฟฟ้า ที่รองลงมา เพื่อจ่ายกระแสไปยังตู้อื่นๆอีก เช่น ตู้ PB หรือ ตู้ Load Center ทั้งนี้จะขึ้นกับการออกแบบตามความเหมาะสมอีกครั้ง

ตู้ PB (Panel Board) หรือ ตู้ Load Center
ตู้ PB หรือ ตู้ Load Center จะมีแผง เซอร์กิตเบรกเกอร์ ที่ควบคุมการจ่ายไฟไปยัง เครื่องใช้ไฟฟ้าต่างๆ ซึ่งในระบบอาจมีหลายตู้ โดย ขึ้นกับความต้องการในการแบ่งโซนในการควบคุม และ จำนวนเครื่องใช้ไฟฟ้าต่างๆ

ตู้ LP (Load Panel)
ตู้ Load Panel นี้โดยทั่วไป ถ้าเป็นไฟ 3 เฟสจะเรียกว่า ตู้ Load Center แต่ถ้าเป็นแบบ 1 เฟสจะเรียกกันว่า ตู้ Consumer Unit โดยจะเป็นตู้ย่อยในหมวดของตู้ PB อีกที
